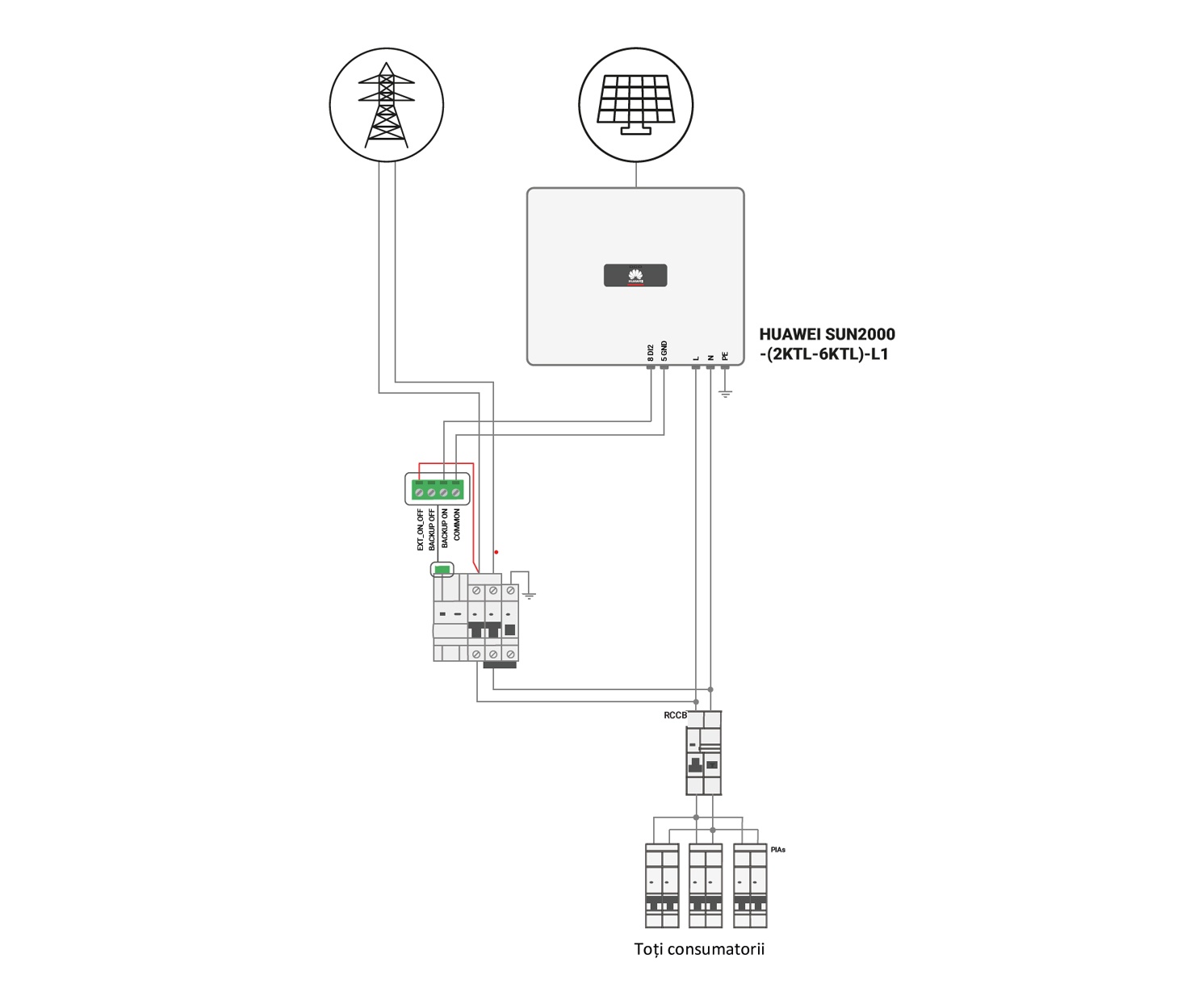

COMBI-PRO-MAX este un dispozitiv care combină funcțiile unui întreruptor automat și ale unui descărcător de supratensiune și are rolul de a controla activarea regimului insularizat în invertoarele sistemelor fotovoltaice. Poate fi folosit în instalații monofazate, bifazate sau trifazate. Este compatibil cu invertoarele Huawei.
Dacă este detectată o întrerupere în alimentarea cu energie electrică sau o anomalie a parametrilor rețelei (supratensiune, subtensiune,..) dispozitivul COMBI-PRO-MAX va deconecta de la rețea sarcinile din aval, va conecta neutrul invertorului la masă și va trimite un semnal pentru activarea regimului de funcționare insularizat, dacă sunt îndeplinite condițiile (există suficientă radiație solară, bateria este încărcată). Conectarea neutrului la împământare asigură funcționarea corectă a întreruptoarelor diferențiale, oferind astfel protecția necesară persoanelor. La revenirea alimentării cu energie electrică din rețea, în decurs de 3 minute, dispozitivul va opri transmiterea semnalului de activare a regimului insularizat și va reconecta sarcinile din aval.
Există un led indicator de stare, care în funcție de frecvența și culoarea luminii, indică statusul echipamentului. De asemenea este incorporate un buton ce permite activarea manuală a regimului insularizat, un aspect util în cazul punerii inițiale în funcțiune a echipamentului, mentenanței instalației sau condițiilor speciale de funcționare. În cazul unei declanșari a protecției din cauza unui scurtcircuit, supracurent sau a unei deconectări manuale, dispozitivul nu se resetează automat, nu va porni funcționarea în regim insularizat și va rămâne în starea respectivă până ce utilizatorul anclanșează manual echipamentul.
Întreruperea alimentării cu energie electrică:
Atunci când se întrerupe alimentarea cu energie electrică din rețea, echipamentul declanșează întreruptorul automat, deconectând
consumatorii din aval, conectând neutrul invertorului la împământare și ulterior trimițând către invertor semnalul de activare a regimului insularizat. Timpul de activare a echipamentului este de 2 secunde, dar timpul necesar invertorului pentru a trece în regimul de funcționare insularizat depinde de
modelul acestuia și de condițiile de funcționare. În regimul de funcționare insularizat, maneta întreruptorului automat poate fi ridicată manual, astfel
încât în eventualitatea întreruperii alimentării datorate unei suprasarcini, instalația să poată fi resetată manual, fără a fi nevoie de intervenție asupra
contorului. Contactați compania furnizoare pentru a afla cum să resetați contorul. Atunci când maneta este ridicată, regimul insularizat este dezactivat automat și va fi reactivat când maneta va fi din nou coborâtă.
Atunci când se întrerupe alimentarea cu energie electrică din rețea, echipamentul declanșează întreruptorul automat, deconectând
consumatorii din aval, conectând neutrul invertorului la împământare și ulterior trimițând către invertor semnalul de activare a regimului insularizat. Timpul de activare a echipamentului este de 2 secunde, dar timpul necesar invertorului pentru a trece în regimul de funcționare insularizat depinde de
modelul acestuia și de condițiile de funcționare. În regimul de funcționare insularizat, maneta întreruptorului automat poate fi ridicată manual, astfel
încât în eventualitatea întreruperii alimentării datorate unei suprasarcini, instalația să poată fi resetată manual, fără a fi nevoie de intervenție asupra
contorului. Contactați compania furnizoare pentru a afla cum să resetați contorul. Atunci când maneta este ridicată, regimul insularizat este dezactivat automat și va fi reactivat când maneta va fi din nou coborâtă.
